절연조인트 Insulation joint
발명특허 0538562
신설 배관과 전기방식 조치를 취하지 않은 기존관 절연 및 신규 가정관 절연에 활용하세요.
Use it for insulation of new pipes, Existing pipes without electrical measures, and New household pipes.

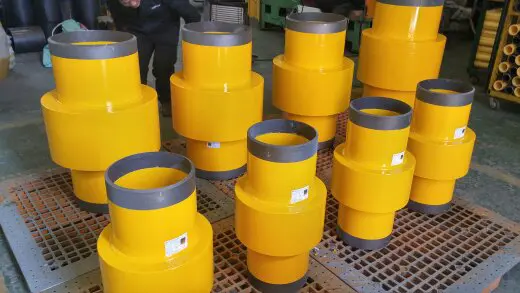

절연조인트 Insulation joint
제품소개 및 특성
신설 배관과 기존관(전기방식 조치를 취하지 않은 배관)의 절연 및 신규 가정관의 절연을 목적으로 사용.
공급관 교체공사구간 ,루프화 공사구간, 절연 밸브실을 설치하지 않는 기존 공급관의 절연을 위해 사용.
전기장치와 연결 또는 인접된 가스성 각종 유체기기의 손상 방지용.
정진기 및 낙뢰로 인한 가스 폭발 위험이 있는 배관의 전기적 보호.
절연배관 시공 여건상 사후 유지보수관리가 어려운 조건일 때.
가스, 석유 외 액체 연료탱크 관의 지하(매설) 또는 지상(실외) 적용.
견고한 내부구조로 외부 충격 및 온도변화에 따른 안전성을 보장합니다. (발명특허 0538562)
내부구조의 Seeling은 2중구조의 O-Ring을 채택함으로서 외부의 최악의 조건에서도 견딜수 있는 구조입니다.
시공 후 별도의 절연조치가 필요치 않은 조인트의 외부를 E.P.X Coatting을 함으로서 외부노출 및 매몰 시에도 최적의 절연성을 유지하며, 외부 충격에도 강하여 반영구적으로 절연성 및 구조의 변화 없이 사용할 수 있습니다.
복원력(외부 열 변화 및 지반 침하로 인한 악조건) 및 내열성(시공 시 용접 열 및 자연 온도 변화의 조건)에 강한 재질의 O-Ring을 사용하였습니다.
INSULATION JOINT 은 지하 매설 및 지상 실외 설치가 가능하며 한번 설치가 되면, 유지보수 필요없이 반영구적으로 사용됩니다.
일반적인 열팽창이나 지하,지면 뒤틀림 및 굴곡(침하)현상시 절연조인트의 손실이 적습니다.

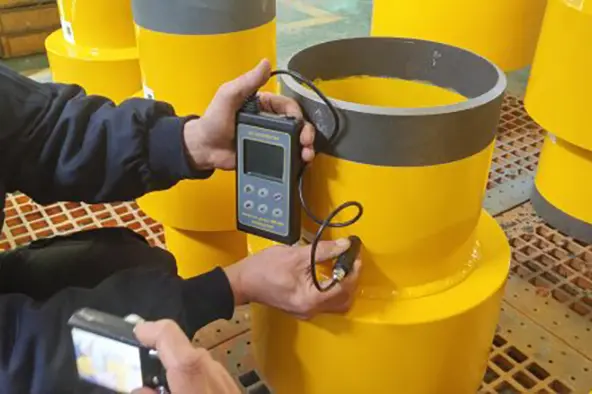

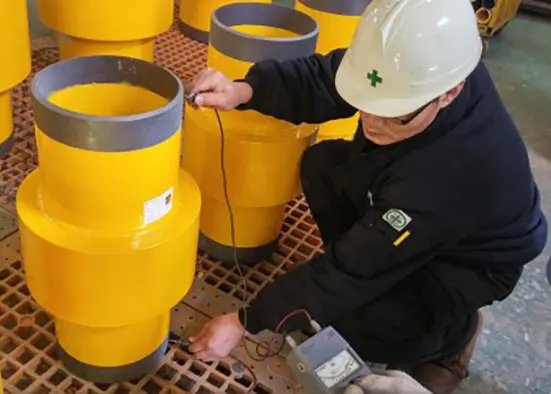

사용압력의 1.5배에 해당하는 운전 압력으로 기밀/수압 압력테스트를 진행합니다. 전기적 테스트(절연, 내전압, 핀홀) 진행하며, 제품의 비파괴 검사(RT.UT.PT.MT) 100% 를 진행합니다.
일체형 조인트로 용접 후 누수 검수 외 볼트 또는 그밖에 유지보수를 필요로 하지 않으며 절연 가스켓과 마찬가지로 설치 절차가 복잡하지 않습니다.
일체형 용접타입으로 직접적으로 매립이 가능하며 장비의 음극 절연장치을 신뢰할 수 있어 걱정이 없습니다.
외부적 그리고 내부적으로, 단선을 방지하는데 도움이 되는 비-전도 에폭시 코팅이 되어 있습니다.
우수한 굽힘(bending) 및 비틀림 저항를 가지고 있습니다. (*한국가스안전공사 절연조인트 시행령 기준 적용)
절연조인트가 플랜지 절연 가스켓 키트보다 비용 면에서 효율적입니다.
간단한 용접절차로 30년이상 교체가 필요없으며, 절연테스트 검사로 연속적인 유지보수가 가능합니다.

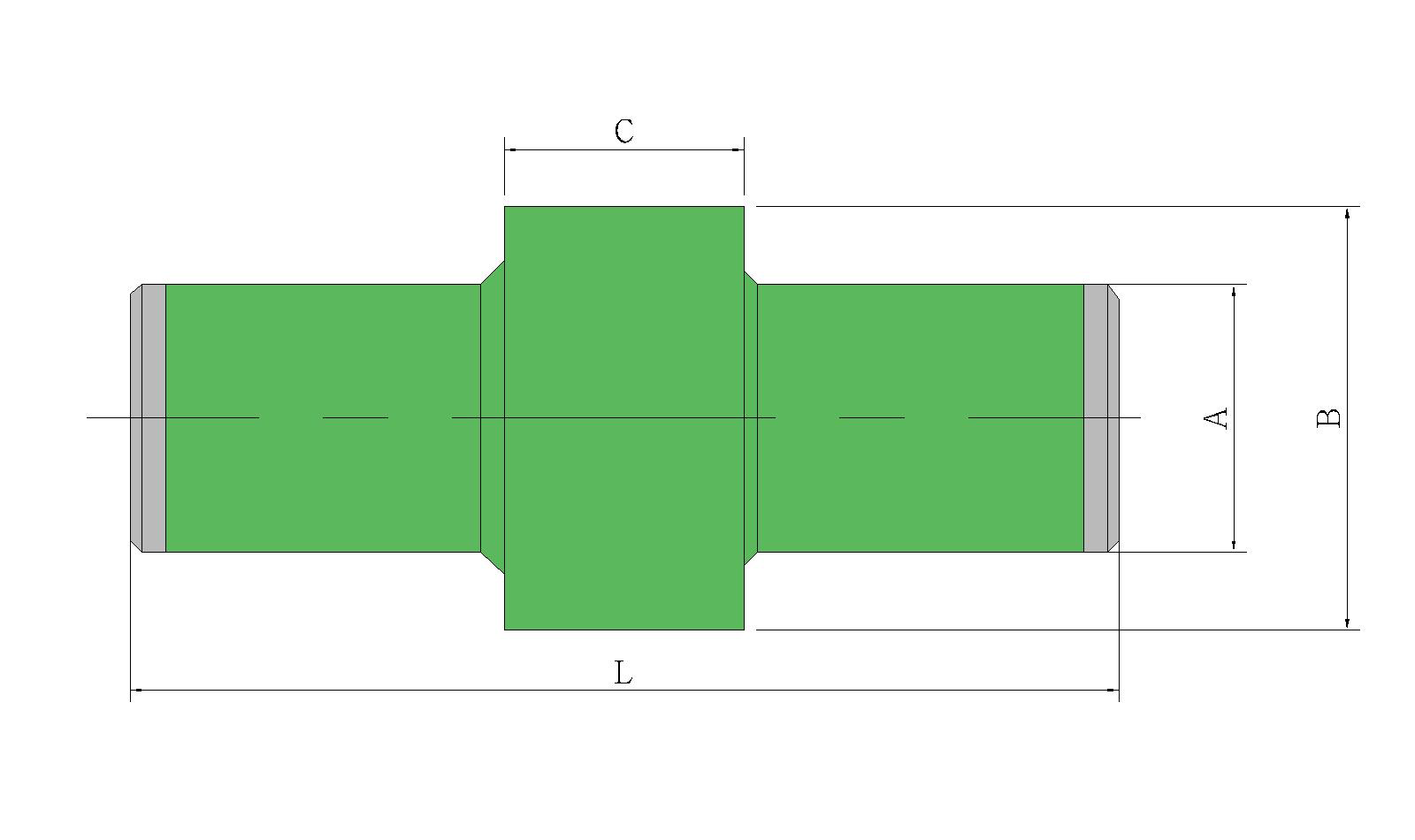

절연조인트의 기본데이터 (제품 구조 및 사이즈 PDF 자료실 제공)
ANSI ( CL.150 ~ CL.300 )
- 최대 운전 압력 15~30 Barg (1.5~3.0 Mpa)
- 수압 테스트에 관한 압력 25~45 Barg (2.5~4.5 Mpa)
- 운전 온도 범위 TS, ℉ (-28° ~ +140° )
- 1분(건조 조건에서) AC 전기 전압 5KV(60㎐)
- DC 전압 1KV에서 저항(건조 조건에서) 25MΩ 이상
ANSI( CL.600 ~ CL.900 )
- 최대 운전 압력 70~150 Barg (7.0~ 15.0 Mpa)
- 수압 테스트에 관한 압력, 105~225 Barg (10.5~22.5 Mpa)
- 운전 온도 범위 TS, ℉ (-28° ~ +140° )
- 1분(건조 조건에서) AC 전기 전압 5KV(60㎐)
- DC 전압 1KV에서 저항(건조 조건에서) 25MΩ 이상
-관련규격-
한국가스안전공사[KGS AA221 2022] (가스용 전기절연이음관 제조의 시설.기술.검사 기준)에 합격한 제품. ISO 9001(품질경영시스템) ISO 45001(안전보건경영시스템)
절연조인트 기본데이터
제품구조 및 사이즈 PDF 파일 제공
최대 운전 압력 15~30 Barg (1.5~3.0 Mpa)
수압 테스트에 관한 압력 25~45 Barg (2.5~4.5 Mpa)
운전 온도 범위 TS, ℉ (-28° ~ +140° )
1분(건조 조건에서) AC 전기 전압 5KV(60㎐)
DC 전압 1KV에서 저항(건조 조건에서) 25MΩ 이상
최대 운전 압력 70~150 Barg (7.0~ 15.0 Mpa)
수압 테스트에 관한 압력, 105~225 Barg (10.5~22.5 Mpa)
운전 온도 범위 TS, ℉ (-28° ~ +140° )
1분(건조 조건에서) AC 전기 전압 5KV(60㎐)
DC 전압 1KV에서 저항(건조 조건에서) 25MΩ 이상
한국가스안전공사[KGS AA221 2022](가스용 전기절연이음관 제조의 시설.기술.검사 기준)에 합격한 제품.
ISO 9001(품질경영시스템)
ISO 45001(안전보건경영시스템)

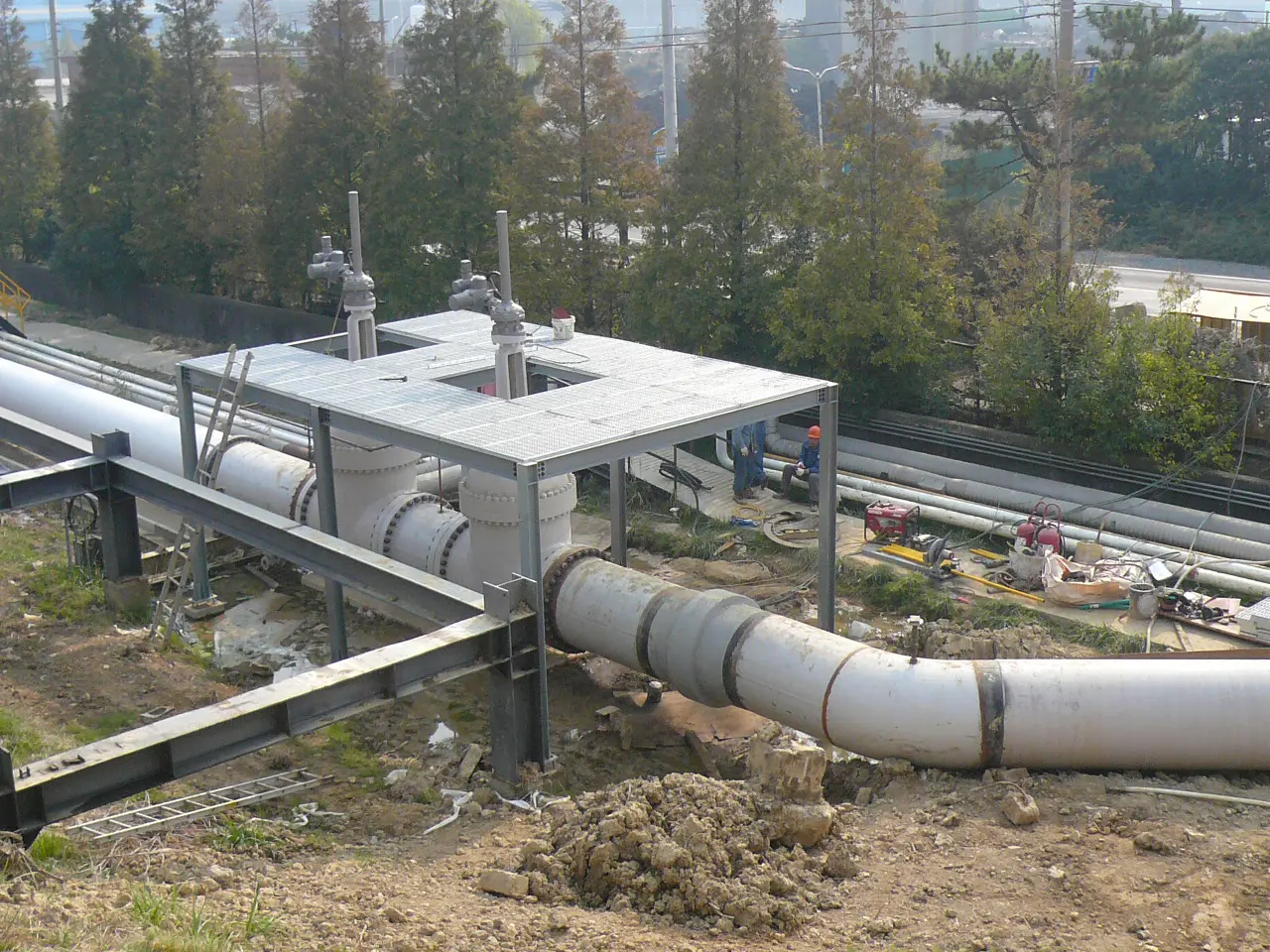

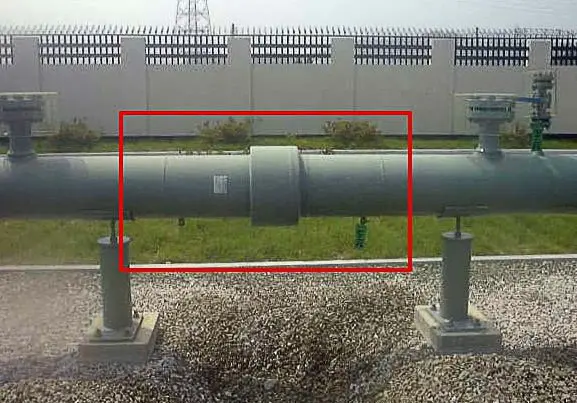

절연조인트 활용 현장사례
제품구조 및 사이즈 PDF 파일 제공
Insulation joint product guide
Abstract and Scope of application
- Used for insulations between a new chamber pipe and an existing pipe, and the new chamber pipe and a new pipe for home.
- Used for insulations between a section for the construction of replacing a supplying pipe, a section for the formation of a loop, and an existing supplying pipe without an insulated valve chamber.
- Used for the prevention of a damage to equipments of various kinds which are connected or adjacent to an electrical apparatus.
- Used for the electrical protection of a pipe with may be exposed to a denger of gas explosion due to static electricity and thunderbolt.
- sed when there is provided a condition where is in difficulties for expost facto maintenance and repair, considering a given condition for the construction of an insulation pipe.
Abstract and Scope of application
- It guarantees safety form an impact form the outside and change of temperature on account of it”s strong internal structure. (patent 0538562)
- Sealing of an internal structure adopting an O-Ring of a dual structure is durable even under the worst condition wherein materials for the O-Ring arecharacteristic of strong restitution force(under a condition due to the chang of welding heat and natural temperature at the time of construction)
- By performing F.R.P and EPX Coatting for the outside of a joint for which operation of special insulation is unnecessary after construction, optimal insulation is maintained even at the time of the exposure of the outside and a burying and the strong resistance of an external inpact is exercised to thereby use a product semi-permanently without changes of insulation and structure
