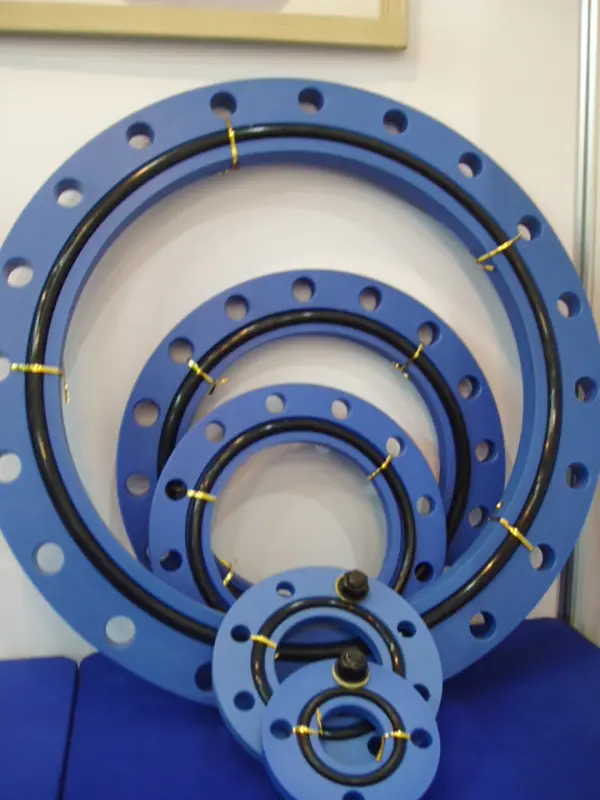

절연스페샤 Insulation Spacer
발명특허 0538562
기존 배관과 신규 배관의 연결 시 절연 목적으로 사용하세요.
Use for connecting existing and new pipes.
절연스페샤 Insulation Spacer
제품소개 및 특성
1) 배관 플랜지 사이에 삽입되어 금속 배관 간의 전기적 흐름을 차단하는 용도도 사용.
2) 신규 배관 설치 : 공급관 교체공사구간, 루프화 공사구간, 기존 공급관의 절연을 위해 사용.
3) 정진기 및 낙뢰로 인한 가스 폭발 위험이 있는 배관의 전기적 보호
4) LNG, LPG 공업용 내약품성 및 전기 절연을 필요로 하는 배관
1) 절연 및 부식 방지 – 음극방식 처리된 지하 배관과 외부 배관 간의 전기적 흐름을 차단하여 전기 부식 예방.
2) 실링 효과 – 가스 및 유체 누출 방지.
3) 안전 확보 – 정전기 및 낙뢰로부터의 배관 보호.
1) 견고한 내부구조로 외부 충격 및 온도변화에 따른 안전성을 보장 합니다.
2) MC NYLON
- 시공시 경화(깨어)지는 단점을 보완하기 위하여 절단 후 재열처리 하였습니다.
- 내부 기공이 없고 평탄도가 우수합니다.

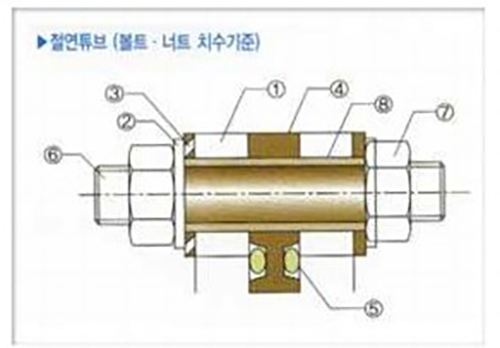

3) INSULATION BOLT(절연볼트)
시공 장착시 절연 볼트의 Tube는 흔들림,걸림현상으로 인하여 조립시 Tube가 찢어지고, 절연이 떨어지는 단점을 보완하기 위하여 Tube 부분을 고정(사출)되어 있습니다. (의장 등록 No.0382424)
4)O-Ring
복원력(외부 열 변화 및 지반 침하로 인한 악조건) 및 내열성(시공 시 용접 열 및 자연 온도 변화의 조건)에 강한 재질의 O-Ring을 사용하였습니다.
1) 일체형 구조의 효율성
기존 플랜지 절연 방식 보다 설치 및 유지보수가 효율적이며, 자재비와 노동 집약적인 설치비를 절감할 수 있습니다.
2) 반영구적 수명
MC Nylon(Monocast Nylon) 소재를 사용하고 열처리 및 고품질 생산 기준(내부 기공 없음, 높은 압축/인장강도)을 준수하여 장기적인 유지보수 비용이 적게 듭니다.
3) 다양한 배관 적용
LNG, LPG, 내약품성 및 전기 절연이 필요한 배관에 주로 사용되며, 우수한 굽힘 및 비틀림 저항성을 통해 설치 후 안전성을 보장합니다.
4) 절연 스페샤는 초기 자재 비용 대비 우수한 내구성과 설치 효율성 덕분에 배관 방식(Insulation) 공사에서 경제적인 솔루션으로 평가받습니다.
절연스페샤의 기본데이터 (제품 구조 및 사이즈 PDF 자료실 제공)
- 생산규격 : 15A~1000A
- 최대 운전 압력 10Kg~ 20Kg / CL 150 ~ CL 300
- 운전 온도 범위 TS, ℉ (-28° ~ +140° )
ISO 9001(품질경영시스템) ISO 45001(안전보건경영시스템) -의장등록:No 0382424
