이형질이음관 Transition Fitting
발명특허 0538562
도시가스배관의 P/E파이프와 강관을 연결하는 목적으로 사용하세요.
Use it to connect P/E pipes and steel pipes in city gas pipelines.
이형질이음관 Trasition Fitting
제품소개 및 특성
도시가스 배관의 플라스틱관(P/E관)과 강관(Steel관)을 연결하는 용도로 사용합니다.
1) 도시가스 배관 등에서 성질이 다른 두 파이프(주로 PE관과 강관)을 연결하는 관.
2) 내식성(PE)과 고강도(강관)의 장점을 결합하여 지반 침하 및 열 변화에 견디는 높은 내구성과 3중의 Seeling 구조로 가스 누출을 완벽하게 방지.
1) 이종 재질 연결
폴리에틸렌(PE)관 과 강철(Steel)관의 기계적,용접 방식으로 확실하게 연결.
2) 높은 밀봉성(3중 오링)
기존제품과 달리,내부구조의 Seeling은 3중 구조로 기존 오-링 2개 외에 용접부위에 1개 의 오-링을 더 장착하여 외부 열 변화 및 지반침하로 인한 최악의 조건에서도 견딜 수 있게 설계되어 있어 내부 가스 누출을 완벽하게 차단하여 안심하고 사용할 수 있습니다.
3) 코팅
완벽한 쇼트 공정과 에폭시 Deeping 방식의 코팅으로 강관의 외경은 물론 내경까지도 코팅이 되어 오래 동안 부식방지 시켜줍니다.

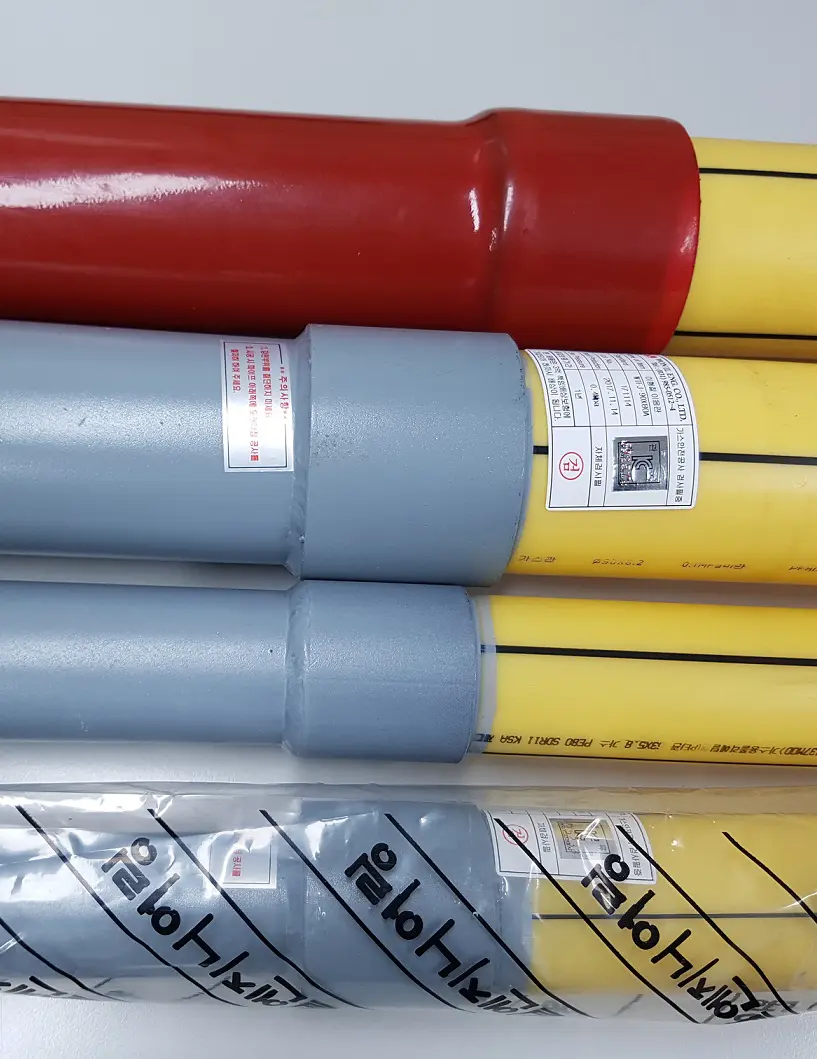

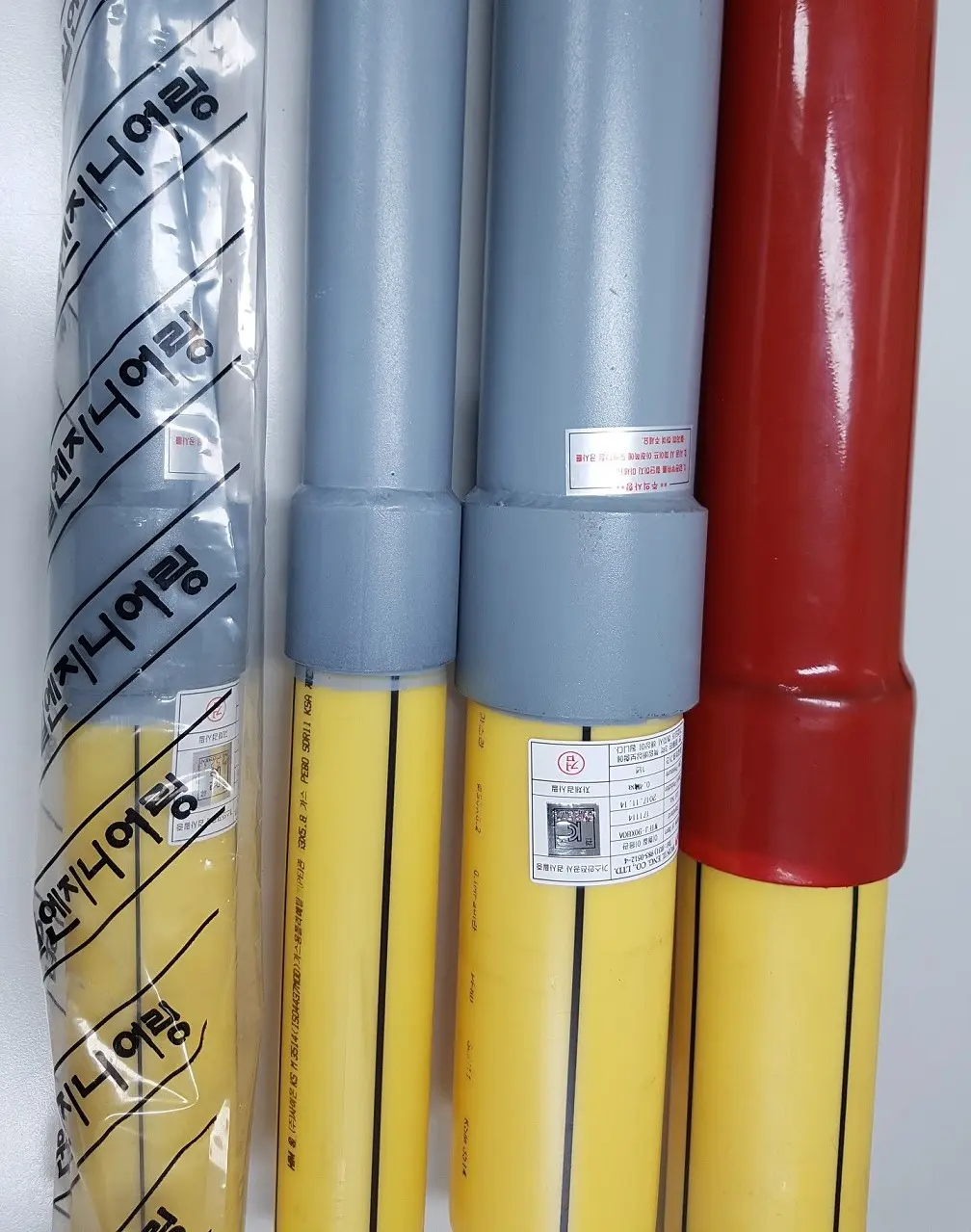

4) 기존 제품과 달리 비닐포장(0.2mm)과 박스포장을 하여 작업 현장이나 창고에 제품 관리가 용이합니다.
5) 전 제품 주문 규격 / 특수제작 생산이 가능합니다.
1) 시공 효율성 및 인건비 절감
일체형 이형질 이음관은 조립 및 설치가 간편하여 기존의 복잡한 절연 가스켓 키트 방식보다 노동 집약적 설치 과정을 줄여 설치 시간과 인건비를 획기적으로 절약할수 있습니다.
2) 유지보수 비용 감소
3중의 구조의 (Sealing) 및 내외부 부식 방지 코팅이 적용된 고품질 제품을 사용하면 지반 침하 등 외부 열 변화에도 견디기 때문에 , 추후 누수나 파손으로 인한 보수 비용을 절감할 수 있습니다.
3) 자재 관리 용이성
비닐 및 박스 포장이 잘 된 제품을 선택하면 현장에서의 자재 관리 및 이동이 용이하여 분실이나 자재 손상에 따른 비용 낭비를 막을수 있습니다.
이형질 이음관의 기본데이터 (제품 구조 및 사이즈 PDF 자료실 제공)
- 최대 운전 압력 0.4 Mpa (0~0.4 Mpa)
- 수압 테스트에 관한 압력 0.6 Mpa (0~0.6 Mpa)
- 운전 온도 범위 TS, ℉ (-28° ~ +140° )
-관련규격-
한국가스안전공사 [KGS AA233 2022] (가스용 이형질이음관 제조의 시설, 기술, 검사 기준)에 합격한 제품. ISO 9001(품질경영시스템), ISO 45001(안전보건경영시스템)
