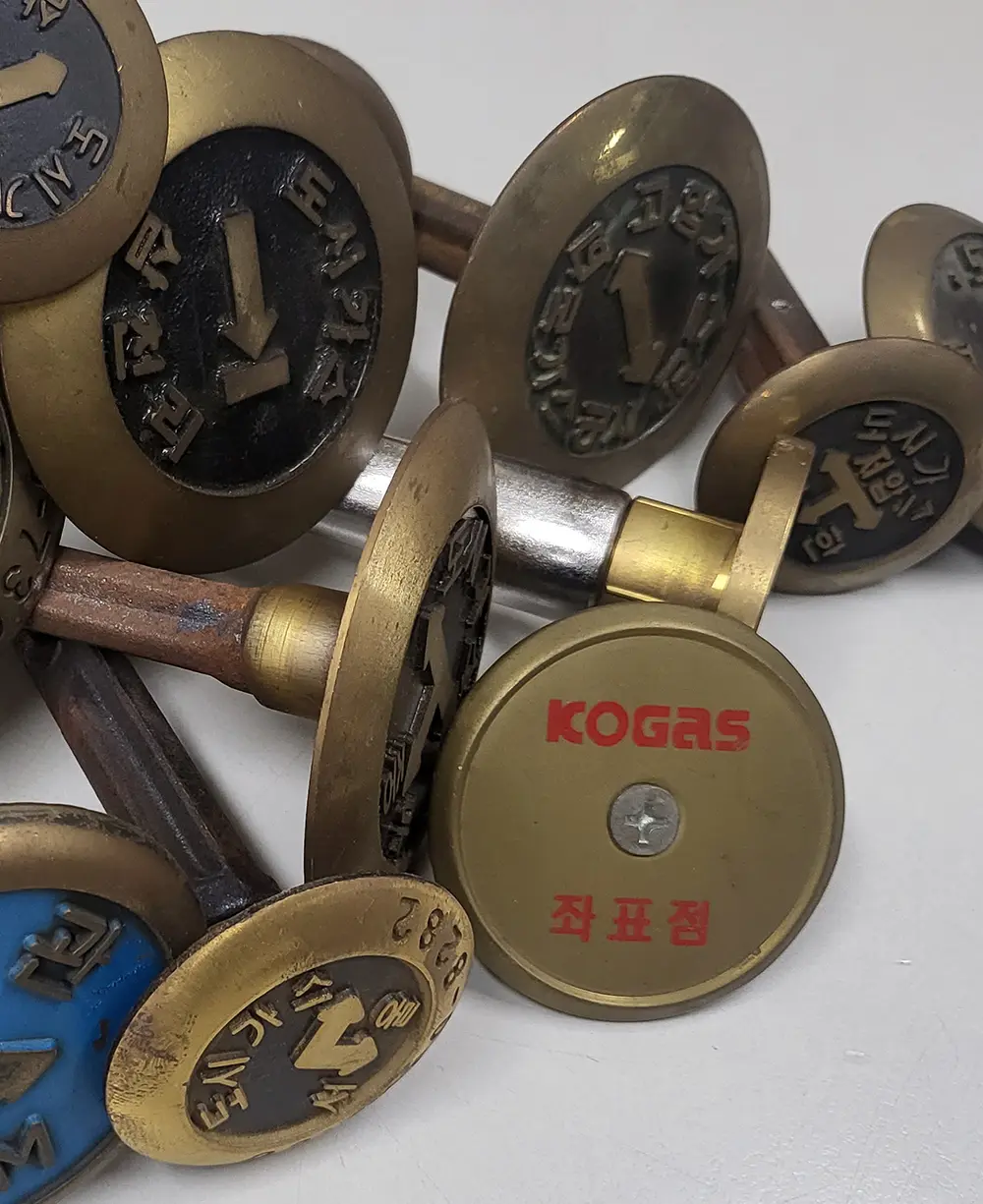

라인마크 Line-Mark
발명특허 0538562
배관, 전선관, 덕트 등 설비 라인의 용도·방향·유체 종류·위험성 등을 한눈에 식발하도록 표시하는 산업용 식별 마킹 시스템입니다.
This is an industrial identification marking system that displays the purpose, direction, fluid type, and hazard of equipment lines such as pipes, conduits, and ducts at a glance.
라인마크 line-Mark
제품소개 및 특성
1) 지중에 매설된 가스 배관의 경로를 따라 지표면(도로, 보도 등)에 연속적으로 표시하여, 배관의 위치를 식별할 수 있게 하는 시설물.
2) 타 공사로 인한 굴착 작업 시 매설 배관의 위치를 즉시 확인하여 굴착 손상 사고를 예방하고, 배관 관리 및 안전성을 확보.
1) 배관 위치 식별 및 안전 확보: 지하 가스 배관 위치를 도로 표면에 표시하여 굴착 공사 시 파손 사고를 예방하는 가장 기본적인 안전장치입니다.
2) 설치 기준 – 배관 길이 50m마다 1개 이상 설치를 원칙으로 하며, 주요 분기점, 굴곡점, 관말 지점 등에 필수적으로 설치합니다.
3)재질 및 내구성 – 황동 주물(KS D 6024)이나 PBT 재질을 사용하여 내구성이 뛰어나며, 아스팔트 환경에서도 장기간 형태를 유지합니다.

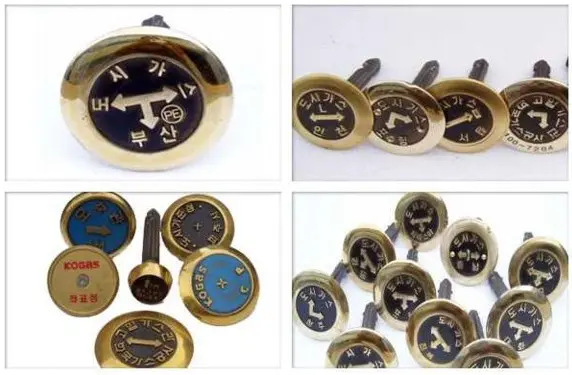

4)형태 (종류)
- 핀형(PIN) – 아스팔트에 박는 고정형으로 40~100MM 다양한 헤드 크기가 있으며 회전을 방지를 위해 사각 또는 원통형의 견고한 핀의 재질을 사용하였습니다.
- 네일형 (Nail) – 아스팔트에 박는 고정형으로, 재질 개선을 통해 겨울철 균열(크랙) 현상을 극복하여 내구성을 강화했습니다.
- 스티커형 (스티커) – 도로 노면에 직접 부착하는 방식이며, 미끄럼 방지 기능(45BPN 이상)을 갖춘 알루미늄 재질이 주로 사용됩니다.
- 기능 보완 – 밸브박스나 전위측정용 터미널(T/B)이 설치된 경우, 이를 라인마크 기능으로 대체할 수 있습니다.
1) 굴착 사고 예방
지하 매설 배관의 위치와 방향을 명확히 표시하여, 타 공사 시 배관 파손 등 대형 사고를 미연에 방지합니다.
2) 높은 내구성 및 유지보수 용이
차량 통행이 많은 도로에도 견디는 탄탄한 재질(황동 등)을 사용하여, 장기간 시인성을 유지하며 반영구적입니다.
3) 설치 및 작업 용이성
시공이 간편하고, 최근에는 스티커형이나 네일(Nail)형 등 다양한 형태가 개발되어 도로 포장 환경에 맞춰 신속하게 설치할 수 있습니다.
4) 경제적 효용
락카 스프레이 등 기존의 임시 표시 방법과 달리 한번 설치하면 장기간 지속되어 반복 작업을 줄이고 비용을 절감합니다.
5)시인성 확보
아스팔트 등 도로 노면과 수평으로 설치되거나 눈에 잘 띄는 색상/디자인을 통해 보행자와 운전자에게 위험 지역을 지속적으로 알립니다.
라인마크의 기본데이터
ISO 9001(품질경영시스템) ISO 45001(안전보건경영시스템)

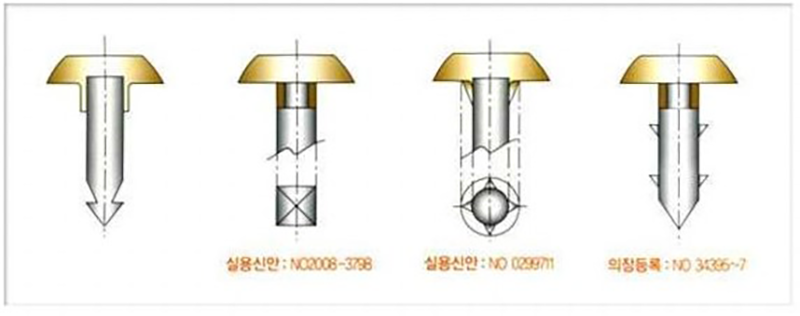

회전방지장치 의장등록 :No 34395~7
회전방지장치 실용신안 :No 0299711
